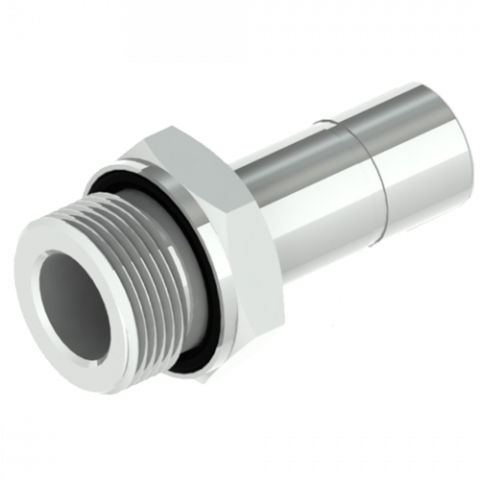

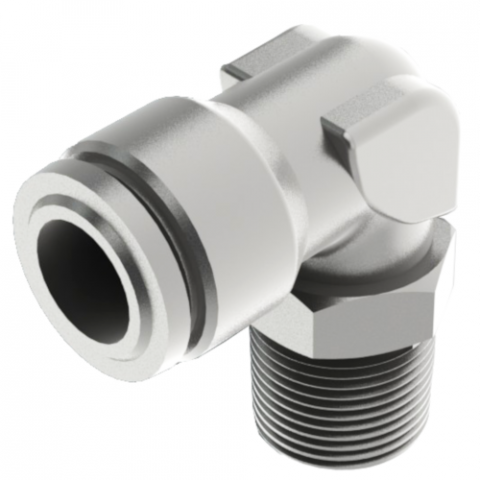

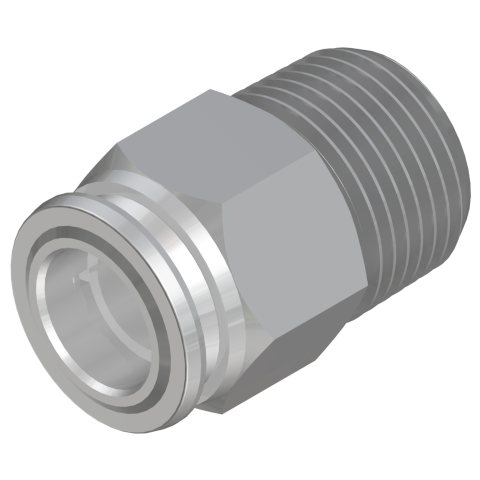

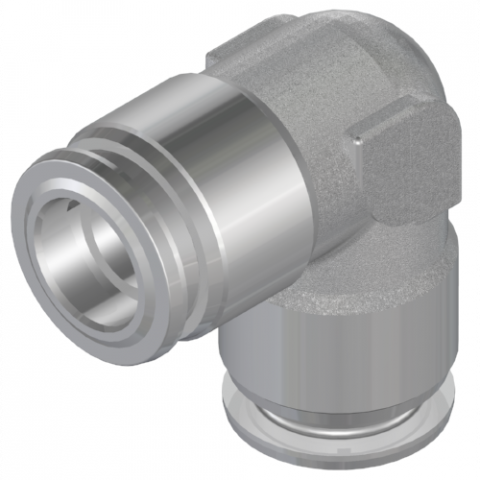

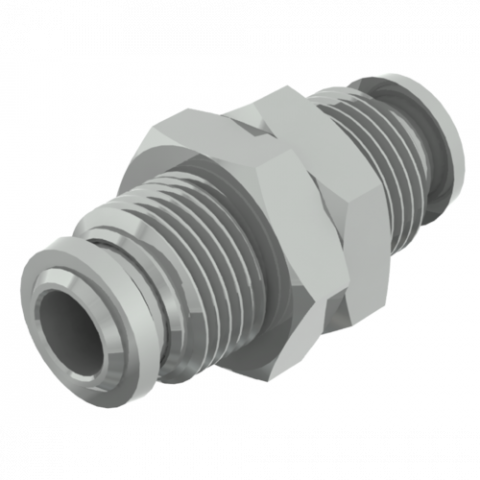

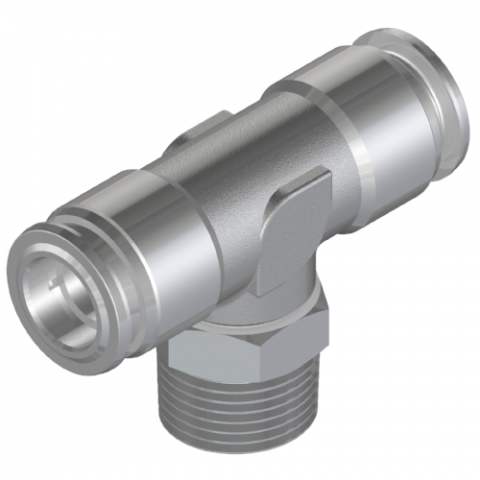

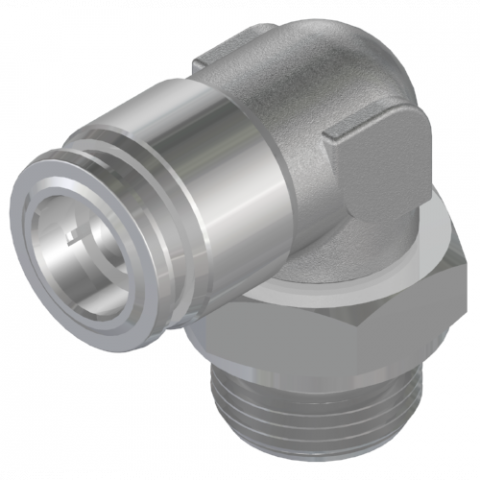

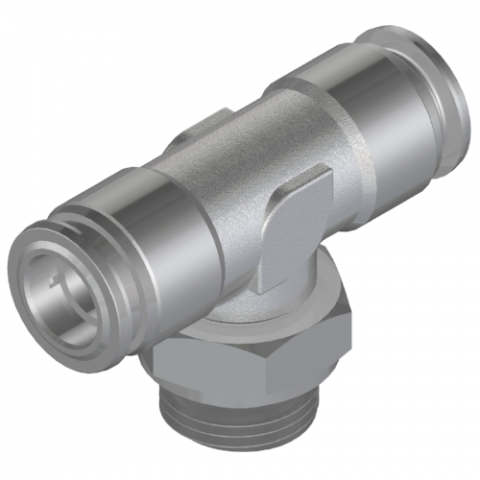

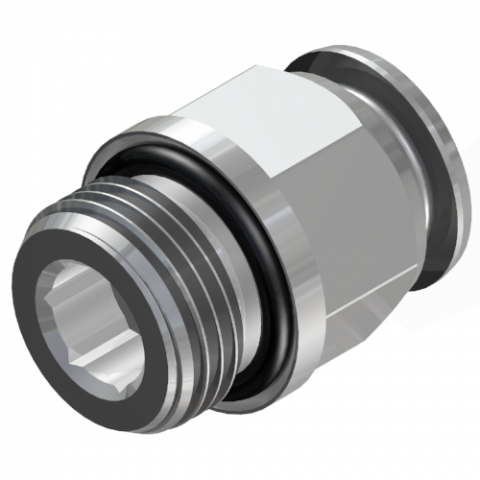

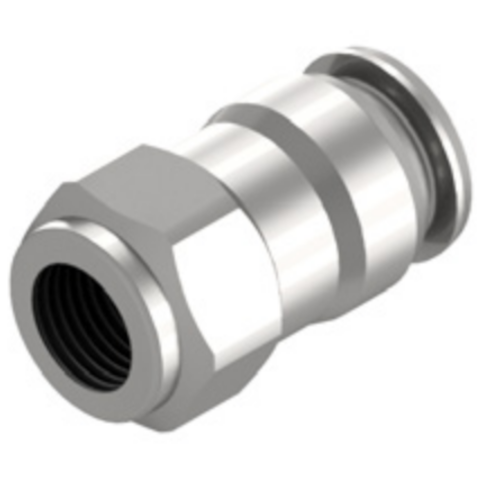

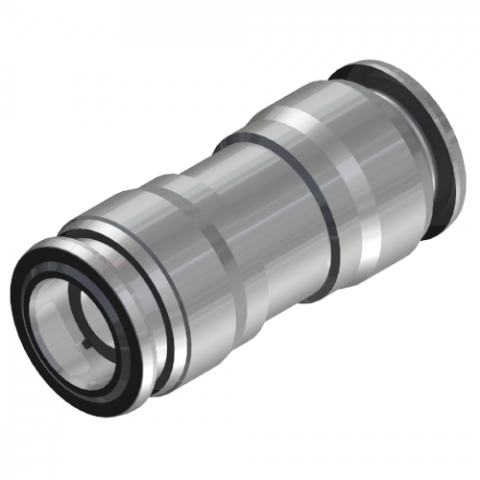

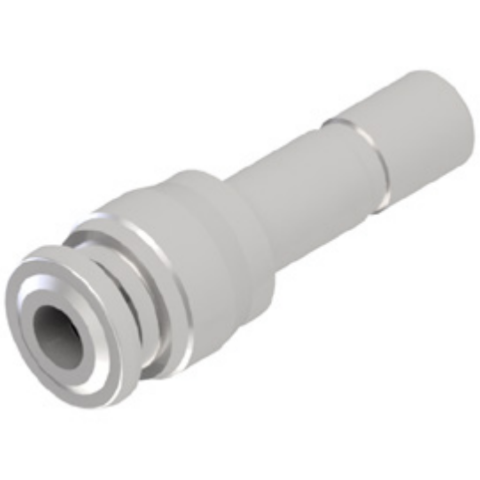

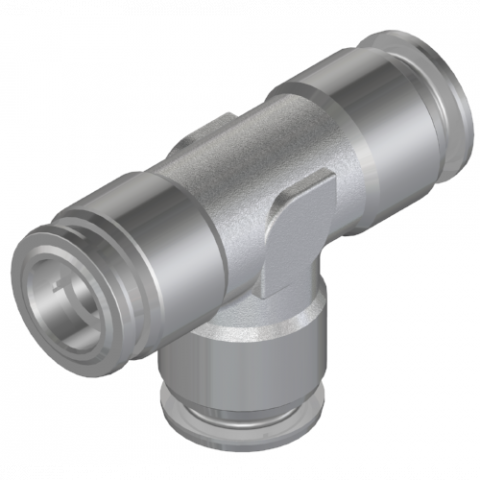

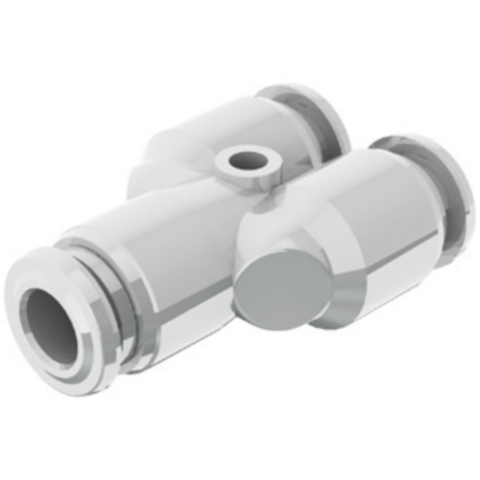

RXH - Raccordi a innesto rapido / Push-in fittings

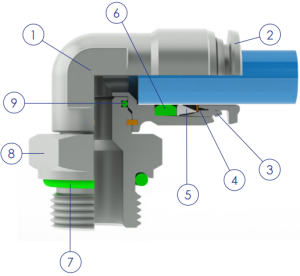

| # Parte # Part | Descrizione Description | Materiale Material |
| 1 | Corpo / Boby | CF8M - S.S. 316 |
| 2 | Pulsante di sgancio / Release button | Aisi 316L |
| 3 | Boccola / Capsule | Aisi 316L |
| 4 | Pinza d'aggancio / Clamping washer | Aisi 316L |
| 5 | Anello di sicurezza / Safety ring | PTFE |
| 6 | Guarnizione / Seal | FKM |
| 7 | O-ring | FKM |
| 8 | Base filettata / Base threaded | Aisi 316L |
| 9 | Guarnizione / Seal | FKM |
Pressione d’esercizio / Working pressure
-0,99 / 16 bar
Applicazioni / Field
I raccordi RXH sono utilizzati per veicolare fluidi liquidi o gassosi, compatibili con la natura dei materiali. Industria Chimica e Petrolchimica, Inchiostri e Stampa, Food & Beverage.
The RXH fittings are used to convey liquid and gaseus fluids suitable with the natural of materials. Chemical and Petrolchemical industry, Ink and Printing, Food & Beverage.
Filettatura / Threads
Gas conica conforme ISO 7.1 (BSPT) - Gas cilindrica conforme ISO 228 (GAS) - Metrica conforme ISO R/262
Tapered gas in conformity with ISO 7.1 (BSPT) - Parallel gas in conformity with ISO 228 (GAS) - Metric in conformity with ISO R/262
Temperatura D’esercizio / Working Temperature
-15°C / + 160°C
Tubi di collegamento / Connection tubes
Tubi in genere: PA6, PA11, PA12, Polietilene, *Poliuretano, PTFE, FEP. *Per tubi in Poliuretano è consigliata una durezza di 98 shore.
Tube in general: PA6, PA11, PA12, Polyethylene, *Polyurethane, PTFE, FEP. *For Polyurethane hoses it is required a minimum hardness of 98 shore.
Prodotti conformi a / Products in compliance with
Principio di funzionamento / Operating principle
I raccordi RXH assicurano la connessione del tubo per mezzo di una pinza a settori. Dopo aver tagliato il tubo a misura (taglio a 90° per mezzo di un taglia-tubi), inserire il tubo nel raccordo (dalla parte del pulsante di sgancio) fino al completo arresto.
The RXH fittings ensure the connection of the pipe thanks to a sector gripper. After cutting the tube to size (90° cut by means a pipe cutter), insert the tube into the fitting (on the side of the release button) until it stops.
