BXH Accessori di linea - Accessories

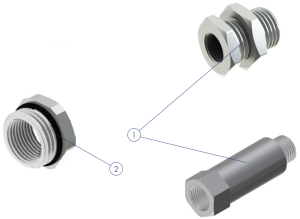

| # Parte # Part | Descrizione Description | Materiale Material |
| 1 | Corpo / Boby | AISI 316 L |
| 2 | O-RING | FKM |
Pressione d’esercizio / Working pressure
-0,99 bar / 130 bar
BXH27, BXH35 e BXH65: -0,99 bar / 16 bar
Per il codice BXH09 il range di pressione è determinato dalla natura del tubo e dalla tipologia di fascetta utilizzati
The range pressure of BXH09 is determined in relations to the materials of tube and the typology of clamp used.
Applicazioni / Field
I raccordi BXH sono utilizzati per veicolare fluidi liquidi o gassosi, compatibili con la natura dei materiali. Food & Beverage - Industria chimica e petrolchimica Life & Sciences - Inchiostri e stampa
The BXH fittings are used to convey liquid and gaseous fluids suitable with the natural of materials. Food & Beverage - Chemical and petrolchemical Life & Sciences - Ink and Printing
Filettatura / Threads
Gas conica conforme ISO 7.1 (BSPT) - Gas cilindrica conforme ISO 228 (GAS) - Metrica conforme ISO R/262 - NPT conforme a ANSI B.1.20.1
Tapered gas in conformity with ISO 7.1 (BSPT) - Parallel gas in conformity with ISO 228 (GAS) - Metric in conformity with ISO R/262 - NPT in conformity with ANSI B.1.20.1
Temperatura D’esercizio / Working Temperature
-80°C / +200°C
BXH27, BXH35 - BXH65 - BXH77: -15°C /+ 140°C
Per il codice BXH09 il range di temperatura è determinato dalla natura del tubo e dalla tipologia di fascetta utilizzati.
The range temperature of BXH09 is determined in relations to the materials of tube and the typology of clamp used.
Prodotti conformi a / Products in compliance with
Principio di funzionamento / Operating principle

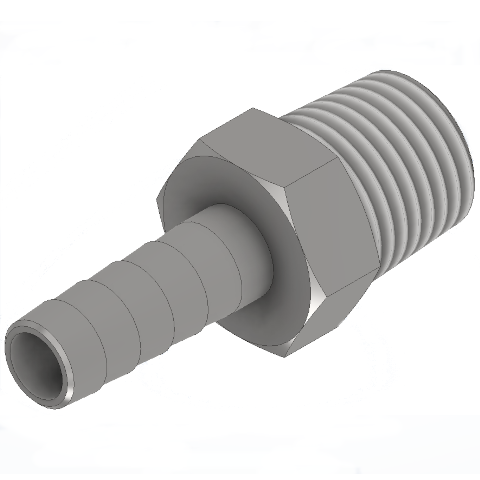

La serie BXH è una gamma di raccordi filettati, il collegamento viene effettuato accoppiando la filettatura maschio con la filettatura femmina (prestare la dovuta attenzione all’elemento di tenuta da applicare alla filettatura maschio), solo la figura BXH09 (portagomma) consente una collegamento tubo flessibile / raccordo, l’uso di una fascetta è obbligatorio per garantire una connessione di qualità.
The BXH’s series is a range of threaded fittings, the connection is made by coupling the male thread with the female thread (pay due attention to the sealing element to be applied to the male thread), only the figure BXH09 (hose barb) allows a direct connection flexible tube / fitting, the use of a hose clamp is mandatory to ensure the quality connection.
